DK2300P系列PID控制儀是基于微處理器技術的單回路過程控制儀、顯示儀表，可對溫度，壓力，流量等過程參量進行控制和顯示，儀表設置靈活，組態方便，操作簡單。

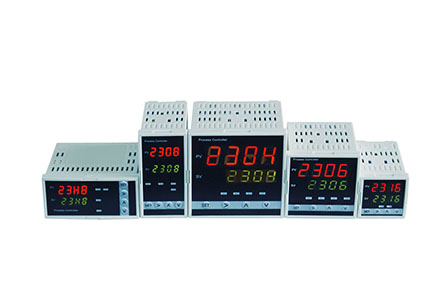

該系列包括：DK2304P、DK2306P、DK2308P、DK23H8P、DK2316P五款控制儀
輸入信號范圍：23種常見工業標準信號
基本誤差：0.2%FS±1個字
測 量 AD：24位，40Hz
輸 出 DA：12位，100KSPS
主控輸出：1路（可選加熱制冷輸出方式，繼電器三可定義為制冷輸出）
輸入阻抗：電壓時 ≥500K，電流時 ≤200Ω，熱電阻 ≤0.25mA，熱電偶 ≥500K
輸出阻抗（帶負載能力）：電流時 ≤500Ω（電流有特殊要求，可以做到650歐，訂貨時說明），繼電器 AC220V/2A，DC30V/1A
顯示方式：數碼管
控制輸出周期：10Hz
通訊協議：標準工業通訊協議（RS485接口，兩線制）
驅動距離：1200米
校驗方式：無校驗，奇校驗，偶校驗
波特率：4800，9600，19200
通訊數據格式：一位起始位，八位數據位，一位停止位
供電電壓：100-240V AC（47~63Hz）
隔離電壓：輸入、輸出、電源三者隔離， 2300 V AC 1分鐘
工作條件：溫度-20℃～+50℃，濕度10%～90%RH
存儲條件：溫度：-40℃～+80℃；濕度：10%～90%RH
高精度24位AD測量，帶傳感器饋電
可提供4路報*繼電器輸出控制
標準工業通訊協議
帶信號變送功能
可實現加熱制冷雙輸出控制（制冷采用繼電器，可以保護制冷壓縮機功能）
抗干擾芯片設計測量電路，可工作在惡劣工作環境
改進型DK PID算法控制，輸出快速、無超調。控制速度100MS
DK2304P : 外形尺寸96*96*90mm、開孔尺寸92*92mm
DK2308P : 外形尺寸96*48*90mm、開孔尺寸92*45mm
DK23H8P : 外形尺寸48*96*90mm、開孔尺寸45*92mm
DK2306P : 外形尺寸72*72*90mm、開孔尺寸68*68mm
DK2316P : 外形尺寸48*48*90mm、開孔尺寸44*44mm
|
